目前鉴于活动及视频会议的发展趋势,综合视频会议系统特点,根据视频会议系统的要求,针对实地环境现状。通过分析,我方对视频会议系统的选型遵循以下原则:系统的技术性能和质量指标应达到国际领先水平,设备实现高清视频会议质量;同时,系统的安装调试和操作使用又应简便易行,容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。同时系统是面向各种管理层次使用的系统,其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学。
经济性与实用性
充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案,通过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资,同时保证系统功能实施的需求,经济实用。
可扩展性与灵活性
系统设计要考虑今后网络及视频的发展,系统应具有较强的扩展性;
核心设备采用10/100M/1000M以太网接口的连接,并考虑今后与其他类型网络的连接;
应能支持多种网络结构。能支持H.323/SIP IP网上的会议电视标准。
可靠性与安全性
系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。具备在规定条件和时间内完成用户所要求的功能的能力,能长期稳定的工作,满足7×24小时待机要求;
开放性
以现有成熟的产品为对象设计,同时还考虑到整体信息通信环境的现状和技术的发展趋势,具有开放性的接口,可方便控制维护。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。
提高监管力度与综合管理水平

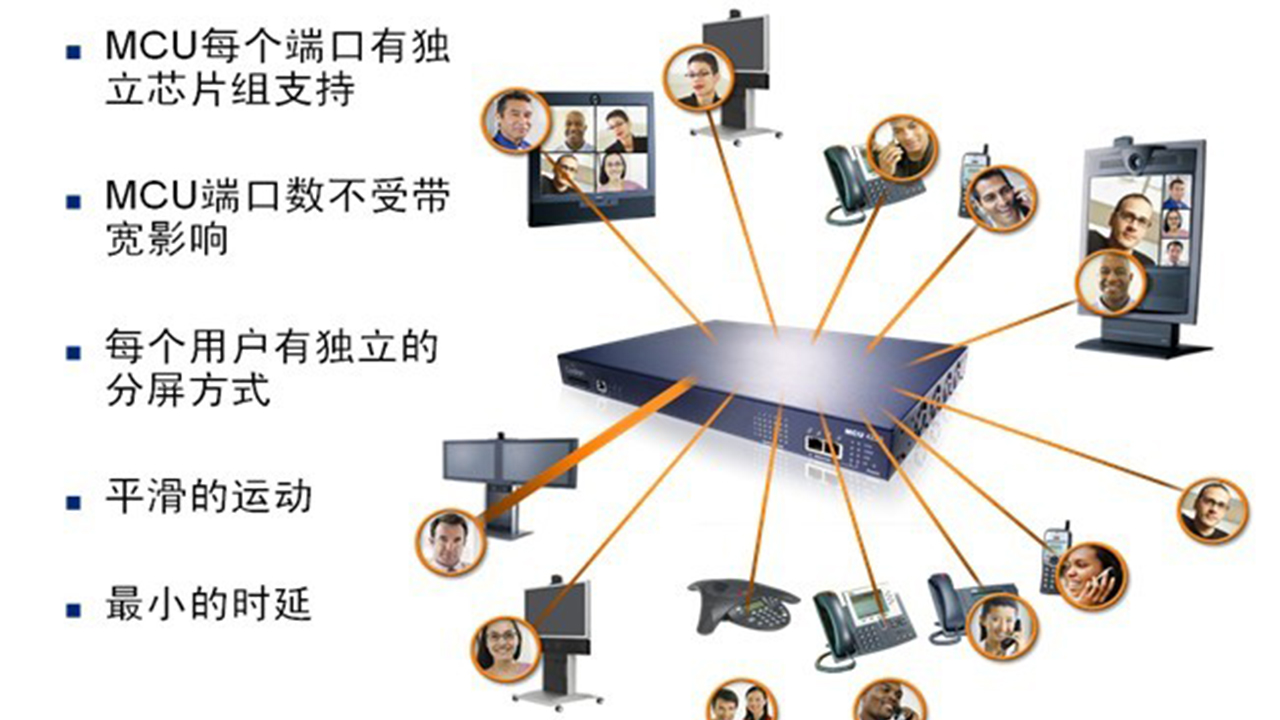

系统设备控制需要高效率、准确及可靠。本系统通过WEB界面即可轻松的访问核心MCU设备,通过MCU设备预约开启会议,并可实时动态撑握各会议终端的使用情况。大大减少劳动强度,减少设备运行维护人员;另外,系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行,既可节能,又可大大减少设备损耗,减少设备维修费用,从而提高监管力度与综合管理水平,系统设备主要体现在:
——终端产品均支持7×24小时连续工作
——终端产品均严格遵循ITU-T标准,具有最大的兼容性
——终端产品均基于全硬件平台,非PC架构,保证了系统的稳定、安全性。

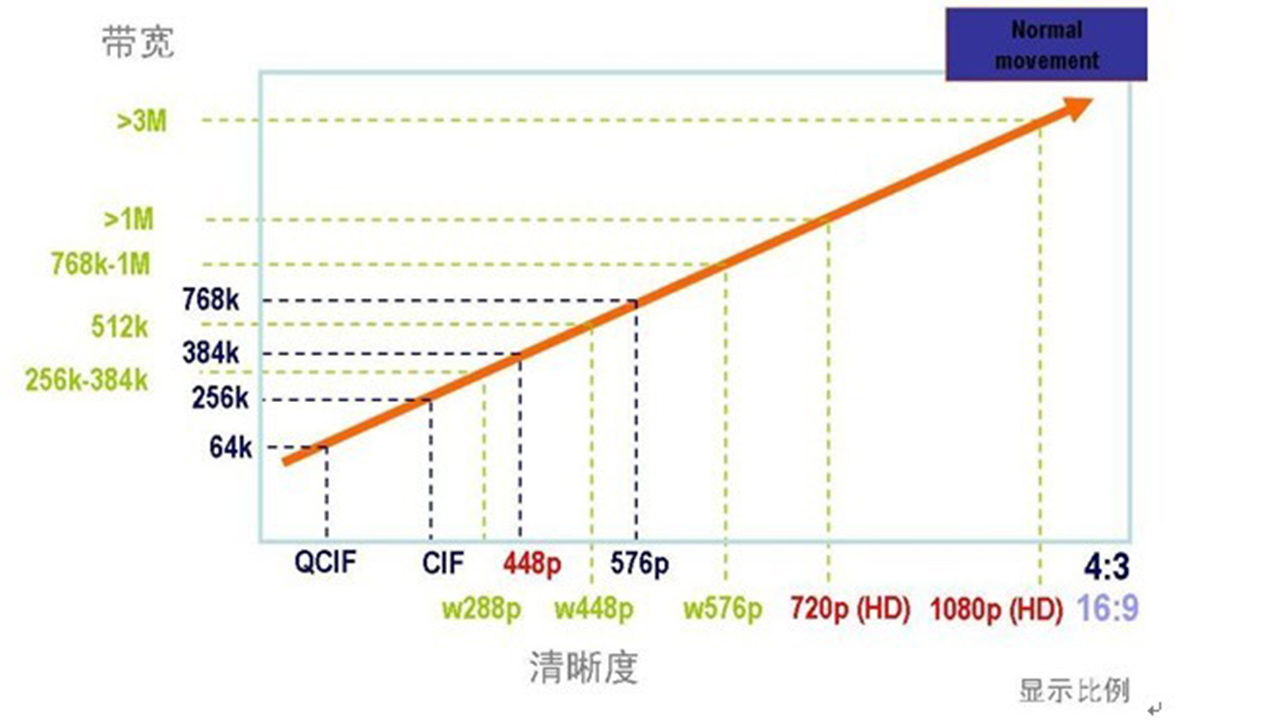

——高清终端均支持高清720P/1080P能力。
——强大、集中式的网管平台,提供细致入微的管理、监测、诊断、配置功能。
多种分屏方式:
CISCO Codian MCU 4500支持各种不同2画面、3画面、4画面、5+1,6+1、8+1、12+1、20分屏等多种图像组合,多达59种以上分屏模式。
视频设备都是要挂接在局域网络中,所以有几点需要注意:
A、 尽量与数据网络做到区分和隔离。由于数据网络中有许多不可控因素,如病毒,广播风暴等,在上面的情况下,很容易使本地交换机负载过重而丢弃正常的数据包(当然就包括视频数据包)。
隔离的方法有几种:
A、采用单独的交换机;划分独立的视频VLAN;如果交换机支持可以对不同的数据采用不同的处理方式,优先处理视频数据。
B、速度和双工的匹配。需要视频设备与交换机协调一致,确保本地数据传输通畅。
广域网段:
广域网段不同于局域网的最大一点是带宽条件相差很大,瓶颈一般都出在广域网链路上,所以也是部署QOS的重点地区。
达到的效果:确保在有限的广域网带宽中确保视频设备的优先传输,保证一定的带宽。不同的网络厂商有不同的处理方式。
但都应该达到下面的效果:
1、没有视频数据时,所有的带宽应该能释放给其他的应用。
2、有视频数据时,确保视频数据的优先通过,剩余的带宽应该可以被其他数据所用。
具体步骤:
1、在路由器入口对不同数据识别和区分。实现有多种方法:
A可以在入口对包来进行标记,打上路由设备容易识别的标记号,这样就方便在这个网络中辨识。区分方法或标记本身可以是:IP地址;IP preference值;端口号等。
B让视频设备对本身的数据包进行标准标记,在出口(广域网接口)应用QOS策略。
具体的实现方式可以有以下几种:
A采用优先级队列方式,如果一个网络环境中,只有视频一种数据最重要,没有比它更重要的数据。采用这种方法是非常简单而且有效的,把视频数据放在最高优先级的队列中,只要这个队列中有数据,它就会只传输这个队列中的数据,而让其他队列等候。这样就求保证了视频的最快速转发。
B采用用户加权队列,如果数据类型较多,有不同的重要程度,可以根据不同数据对带宽的要求的不同要求来分配对应的带宽,对于有限的带宽,首先考虑给重要的数据,这样就确保了重要数据得到足够带宽。
C结合优先级队列和用户加权队列。
